产品参数
|
性能 |
JHDRV01-050-003-102 |
JHDRV01-200-003-102 |
备注 |
|
灵敏度,25℃(±5%) |
50mV/g |
200mV/g |
|
|
测量范围(Peak) |
±40g |
±10g |
|
|
频率响应(±5%) |
0~1000Hz |
0~1000Hz |
|
|
频率响应(±10%) |
0~1500Hz |
0~1500Hz |
|
|
安装谐振频率 |
6000Hz |
2KHz |
典型值 |
|
非线性度和迟滞性 |
≤1%(典型值) |
≤1% |
|
|
横向灵敏度 |
≤5% |
≤5% |
|
|
零点输出 |
2500±50mV |
2500±50mV |
|
|
环境 |
|||
|
冲击极限 |
±5000g |
±3000g |
|
|
工作温度 |
-55℃~+85℃ |
-55℃~+85℃ |
|
|
存储温度 |
-55℃~+85℃ |
-55℃~+85℃ |
|
|
电气 |
|||
|
工作电压 |
8 to 30 VDC |
8 to 30 VDC |
|
|
电流消耗 |
≤6mA |
≤6mA |
|
|
输出阻抗 |
≤100Ω |
≤100Ω |
|
|
残余噪声 |
100μV RMS, 0.5~100Hz 500μV RMS, 0.5~10KHz |
100μV RMS, 0.5~100Hz 500μV RMS, 0.5~10KHz |
典型值 |
|
绝缘电阻 |
≥100MΩ |
≥100MΩ |
|
|
物理 |
|||
|
重量(不带线缆) |
≤10 g |
≤10 g |
|
|
外壳材料 |
阳极氧化铝 |
阳极氧化铝 |
|
|

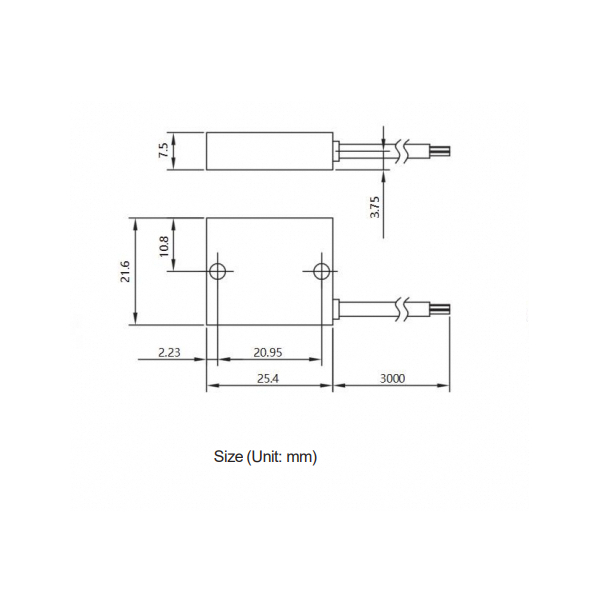

尺寸 |
高7.5mm×长25.4mm×宽21.6mm |
高7.5mm×长25.4mm×宽21.6mm |
|
|
安装 |
Φ3.18通孔 |
Φ3.18通孔 |
|
|
连接器 |
甩线 |
甩线 |
|
